Documentation du composant

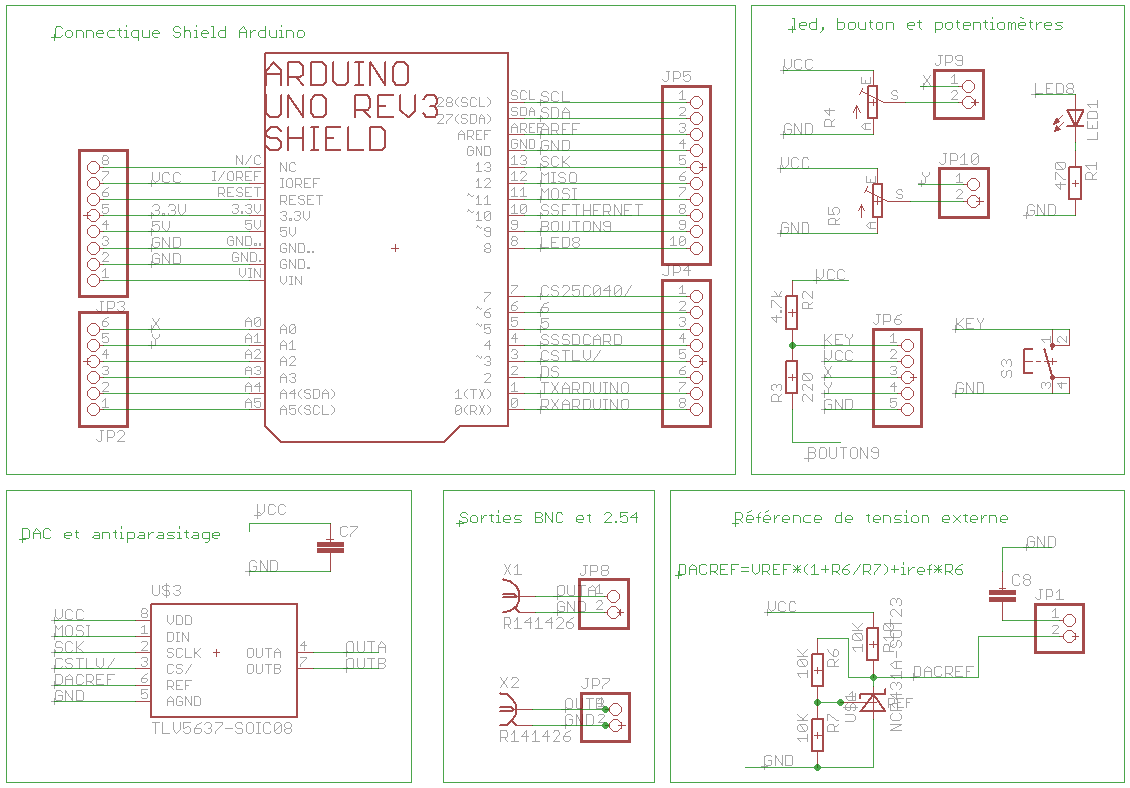

fichiers eagle: https://bvdp.inetdoc.net/files/iut/tp_dacspi/carte-arduino-tlv56-8.sch et https://bvdp.inetdoc.net/files/iut/tp_dacspi/carte-arduino-tlv56-8.brd
Implémenter le contrôle du DAC
Mettre en oeuvre les méthodes de contrôle de du DAC SPI comme vus en TD.
Il est demandé d'utiliser le mode SPI 2 même si l'analyse de la documentation du composant nous dit que les modes 1 et 2 conviennent, sinon la commande simultanée des 2 voies du DAC ne fonctionne pas!
Ecrire le code pour générer une rampe qui couvre la dynamique du DAC avec un delai de 100µs entre chaque pas.
Génération de signaux
Utiliser le DAC pour générer un signal sinusoïdal sur la voie A (en utilisant la fonction sin) et un signal sinusoïdal déphasé de 90 degrés sur la voie B (en utilisant la fonction cos).
Recopie de signaux
Implémenter la recopie d'un signal capturé sur la voie 0 du convertisseur analogique numérique de l'Arduino.
