Version 13
travailler dans h:\tiaportal
cliquer sur vue du projet en bas à gauche
pour la formation, choisir: Navigateur du projet→Appareils>Projet1→Ajouter un appareil→SIMATIC S7→1200→CPU→CPU1214C DC/DC/DC→6ES7 214-1AG40-0XB0
plus tard on prendra le CPU1215C AC/DC/Rly
Pour ajouter Module d'entrée sortie :
Catalogue→DI/DQ→ DI16/DQ 16x24vdc→6ES7 223-1BL32-0XB0 à faire glisser sur le slot 2
On peut zoomer pour voir les E/S avec CTRL molette
cliquer sur la case bleue du CPU, puis en bas dans Général→interface Profinet→Adresse Ethernet→Protocole IP→
Adresse IP 172.16.8.156 Masque 255.255.255.192
Cocher Utiliser un routeur IP et saisir
Adresse routeur: 172.16.8.129
Attribuer des adresses aux différents modules E/S: l'adresse correspond au numéro d'octet (chacun code jusqu'à 8 E/S/M)
I: entrée M: mémoire Q: sortie
sélectionner CPU→Général→DI14/DQ10→Adresse E/S→Adresse de début et de fin sont réglables
Navigateur du projet→Appareils>Projet1→PLC_1→Variables API→afficher toutes les variables
Nom: i_inter0 type de données
on peut étendre comme dans excel en sélectionnant le coin inférieur droit puis en glissant vers le bas
on peut exporter/importer dans excel (via les 2 boutons au dessus du nom de la sous fenêtre “Variables API”)

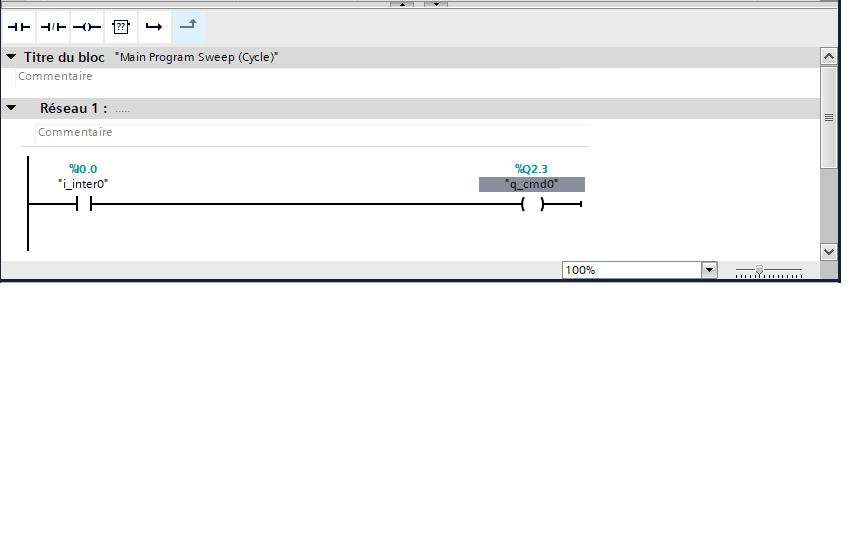

Navigateur du projet→Appareils>Projet1→PLC_1→Blocs de programme→Main [OB1]
à gauche:entrée à droite la masse
Affectation pour donnée la sortie du réseau à une sortie ou variable
si on affecte plusieurs fois la même sortie (plusieurs réseaux successifs), c'est la dernière affectation qui sera effectivement écrite sur la sortie à chaque cycle
Edition→Compiler
Clic droit sur Projet→PLC→Charger dans l'appareil, on peut charger le programme/et/ou/La configuration
Archive du projet créé pendant la formation: https://bvdp.inetdoc.net/files/iut/tiaportal/projet-tiaportal.zip
chargement
brancher la carte additionnelle sur VLAN ROUGE, puis pour renouveler les baux dhcp
ipconfig /renew
Type de l'interface: PN/IE
Interface PG/PC: TP-Link Gigabit PCI Express Adapter (c'est la carte additionnelle)
Liaison avec l'interface: Directement à l'emplacement 1×1
choisir le bon automate dans la liste puis cliquer sur charger
Les automates ne supportent pas le DHCP: “DHCP is not supported on the S7-1200 PLC.” https://support.industry.siemens.com/tf/ww/en/posts/can-the-s7-1200-have-a-ip-address-assigned-via-dhcp-server/55166
Récupération automate après mauvaise configuration IP
Dans le cas où un automate a été configuré avec une mauvaise adresse ip statique, pour pouvoir le reconfigurer correctement:
- mettre TOUS les automates de toutes les salles sur le VLAN rouge
- ajouter une carte réseau supplémentaire au PC prof de ER2AU qui servira de “réparateur”, branché au VLAN rouge directement sans commutateur de table. Éventuellement, on pourra utiliser ce PC via partage de bureau à distance
- dans TIA portal, explorer les voisins de l'interface réseau additionnelle, même si ils n'ont pas une IP dans le réseau local VLAN rouge, TIA portal les trouvera car le mécanisme d'énumération fonctionne en couche réseau 2. L'interface réseau additionnelle récupérera une adresse IP supplémentaire sur le réseau correspondant à la mauvaise IP de l'automate, ce qui permettra de recharger une bonne configuration.
