• aller sur: https://code.visualstudio.com/Download
• sélectionner Windows 10 11 , User Installer x64
• cocher “je comprends et j'accepte”
• choisir le dossier: C:\Users\etudiant\AppData\Local\Programs\Microsoft VS Code
• cliquer sur suivant
• cliquer sur suivant
• cocher “créer une icone sur le bureau”

• cliquer sur l'icone sur le bureau

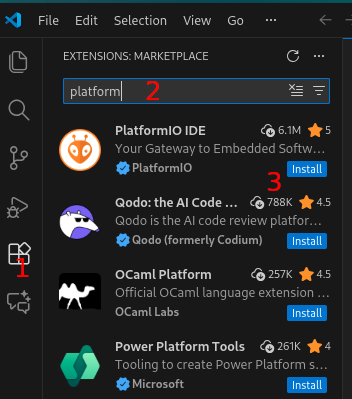

1. à gauche de vscode; extension
2. taper platformio
3. cliquer sur Install en bleu, Trust Publisher & Install

Cela fait apparaitre l’icône extraterrestre à gauche

1. si en bas à droite apparaît une fenêtre demandant “Do you want to install recommended C/C++ extension Pack”, cliquer sur Install

• redémarrer visual studio code

1. à gauche de vscode; extension
2. taper wokwi
3. cliquer sur install en bleu, Trust Publisher & Install

Si vous souhaitez changer le thème pour travailler sur fond blanc:

• File→préférences→thèmes de couleur→Light (Visual Studio)

• ouvrir wokwi dans le navigateur web : https://wokwi.com/
• se loguer avec vos identifiants google
• dans vscode, taper F1→ Wokwi →request a new licence
• Dans la page ouverte dans le navigateur web, cliquer sur “Generate a licence code” et copier le numéro
• dans vscode, taper F1 → Wokwi →Manually Enter License Key
• Coller le numéro

• taper Windows+R
• taper cmd puis entrée

A chaque début de séance, dans un terminal dédié, copier coller:

cd C:\Users\etudiant\wokwi
python wokwi2gtkwave.py

et laisser le terminal ouvert jusqu'à la fin de la séance

Récupérer le fichier suivant sur E:\ https://bvdp.inetdoc.net/files/cesi/td1/cesitd1.zip et le déziper vers un dossier portant votre nom (clic droit sur le fichier zip, puis Extraire les fichiers et sélectionner E:\nom )

* Dans visual studio code, File->Open Folder puis entrer dans le dossier cesitd1
* Cliquer sur "Yes I trust the auhtors"
* Cliquer sur icône liste des fichiers dans le bandeau de gauche puis déplier src et ouvrir le fichier cesi1.cpp

Éditer la schématique dans l'interface web de Wokwi puis copier coller le contenu du fichier diagram.json vers votre projet vscode

• Pour coller le code dans vscode, clic droit sur diagram.json puis “Open with”→“text editor”

• Renommer si besoin le .ino en .cpp pour avoir la complétion de code automatique
• assurez vous d'avoir ce include au début du .cpp:

#include "Arduino.h"

• CTRL+ALT+B (pour build) ou bien F1 puis cliquer sur “PlatformIO: Build”

Observer l'occupation mémoire de code et de donnée ainsi que les éventuelles erreurs.

• Open the Command Palette (F1 or Ctrl+Shift+P) and select “Wokwi: Start Simulator”.

Les caractères échangés via Serial s'affichent dans la fenêtre Terminal mais si elle est fermée et ouverte à nouveau, non…., il faut refaire F1→“Wokwi: Start Simulator”

Dans le bandeau bleu en bas de vscode, après avoir compilé, cliquer sur la flèche “PlatformIO: Upload”

Pour s'assurer que c'est bien le bon fichier binaire qui est exécuté dans le simulateur, vous pouvez utiliser le code suivant dans setup() pour afficher la date et l'heure de compilation dans la console série:

setup.ino

void setup() {
  Serial.begin(9600);
  Serial.print("compilation date/time:");
  Serial.print(__DATE__ );
  Serial.print("  ");
  Serial.println(__TIME__ );
}
