infos

Commentaires:

// simple ligne

aucune instruction sur la même ligne donc pas de commentaire après une instruction

Création d'un projet avec la cellule en place mais pas d'application

  1. copier Demo_rubiks_bvdp\ vers Cellule_depart_staubli_light\
  2. ouvrir avec SRS
  3. effacer dans la vue 3D tout sauf la cellule et le robot
  4. Tool, piece mobiles puis geometrie
  5. régler le layout de la fenetre en plein écran pour la taille d'écran des étudiants
  6. dans cellule, effacer l'application sous controller
  7. clic droit puis fermer
  8. tout sauver et fermer SRS
  9. effacer les dossiers .git blob_storage
  10. dans CAD, ne laisser que
  11. CELL_IUT0.kxml CELL_IUT0.png cellule_simplifiee_1.wrl et simulation.xml
  12. effacer les dossiers dans Controller1/usr/usrapp
  13. effacer le dossier utils
  14. effacer les fichiers dans Controller1/log
  15. effacer les fichiers dans GPUCache
  16. zipper avant d'ouvrir SRS: Cellule_depart_staubli_light.zip 152Ko

https://bvdp.inetdoc.net/files/iut/staubliiut/projets_srs/Cellule_depart_staubli_light.zip

→ il y a un probleme a cause du path du fichier .wrl de la cellule en relatif

je fait un projet sans la cellule:

https://bvdp.inetdoc.net/files/iut/staubliiut/projets_srs/Cellule_depart_staubli_vide.zip 176Ko

Changer le nom du projet dans la cellule pour ne pas ecraser sur le robot

→ faire un script python

changement nom projet

substitution simple fonctionnelle:

find . -name "test" -exec sed -i 's,Demo_vissage_bvdp,Demo_rubiks_bvdp, g' {} \;

sed avec variables en bash: https://askubuntu.com/questions/76808/how-do-i-use-variables-in-a-sed-command

sed -i "s/$var1/ZZ/g" "$file"

substitution complete fonctionnelle:

ancien_nom="Demo_vissage_bvdp"
nouveau_nom="Demo_rubiks_bvdp"
find . -name "*.cuo" -exec sed -i "s,$ancien_nom,$nouveau_nom, g" {} \;
find . -name "*.pjx" -exec sed -i "s,$ancien_nom,$nouveau_nom, g" {} \;
git mv  Controller1/usr/usrapp/$ancien_nom/$ancien_nom.dtx Controller1/usr/usrapp/$ancien_nom/$nouveau_nom.dtx
git mv  Controller1/usr/usrapp/$ancien_nom/$ancien_nom.pjx Controller1/usr/usrapp/$ancien_nom/$nouveau_nom.pjx
git mv  Controller1/usr/usrapp/$ancien_nom Controller1/usr/usrapp/$nouveau_nom
recherchenom.txt
~/testgit/rubiksstaubli$ grep -nRi Demo_vissage_bvdp *
CELL_IUT0.cuo:4:    <Application>Disk://Demo_vissage_bvdp/Demo_vissage_bvdp.pjx</Application>
CELL_IUT0.cuo:10:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx" IsExpanded="true" />
CELL_IUT0.cuo:11:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\bool" IsExpanded="true" />
CELL_IUT0.cuo:12:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\mdesc" IsExpanded="true" />
CELL_IUT0.cuo:13:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\num" IsExpanded="true" />
CELL_IUT0.cuo:14:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\num\ndebatement_Angulaire" IsExpanded="true" />
CELL_IUT0.cuo:15:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\num\nPas_de_vissage" IsExpanded="true" />
CELL_IUT0.cuo:16:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\pointRx" IsExpanded="true" />
CELL_IUT0.cuo:17:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\pointRx\pDeposeBouchon" IsExpanded="true" />
CELL_IUT0.cuo:18:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\pointRx\pSaisieBouchon" IsExpanded="true" />
CELL_IUT0.cuo:19:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\sio" IsExpanded="true" />
CELL_IUT0.cuo:20:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\sio\siSocketTCP" IsExpanded="true" />
CELL_IUT0.cuo:21:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\sio\siSocketUDP" IsExpanded="true" />
CELL_IUT0.cuo:22:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\tool" IsExpanded="true" />
CELL_IUT0.cuo:23:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\tool\tTool" IsExpanded="true" />
CELL_IUT0.cuo:30:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx" IsExpanded="true" />
CELL_IUT0.cuo:31:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\emissionEtat" IsExpanded="true" />
CELL_IUT0.cuo:32:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\start" IsExpanded="true" />
CELL_IUT0.cuo:33:      <Node Path="CELL_IUT0\Controller1\Disk:##Demo_vissage_bvdp#Demo_vissage_bvdp.pjx\start\Locals" IsExpanded="true" />
CELL_IUT0.cuo:40:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp" IsExpanded="true" />
CELL_IUT0.cuo:41:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\world[0]" IsExpanded="true" />
CELL_IUT0.cuo:42:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\world[0]\pSaisieBouchon" IsExpanded="true" />
CELL_IUT0.cuo:43:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\world[0]\pDeposeBouchon" IsExpanded="true" />
CELL_IUT0.cuo:44:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\flange[0]" IsExpanded="true" />
CELL_IUT0.cuo:45:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\flange[0]\tTool" IsExpanded="true" />
CELL_IUT0.cuo:46:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\jointRx" IsExpanded="true" />
CELL_IUT0.cuo:47:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\jointRx\jBrasLeve" IsExpanded="true" />
CELL_IUT0.cuo:48:      <Node Path="CELL_IUT0\Controller1\Demo_vissage_bvdp\jointRx\jBrasbaisse" IsExpanded="true" />
CELL_IUT0.cuo:53:      <Breakpoint Controller="Controller1" Application="Disk://Demo_vissage_bvdp/Demo_vissage_bvdp.pjx" ProgramName="start" Line="90" />
Controller1/log/user.log:14610:{"entry":{"date":"2022-11-08T19:06:41","ts":"2135.720476500","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"04c46e3bef440bba71"}
Controller1/log/user.log:15234:{"entry":{"date":"2022-11-08T19:10:01","ts":"2335.247940600","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"55e1a6ad9da24163c0"}
Controller1/log/user.log:15235:{"entry":{"date":"2022-11-08T19:10:01","ts":"2335.581087000","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"041388c8938667f628"}
Controller1/log/user.log:15766:{"entry":{"date":"2022-11-08T19:13:01","ts":"2514.791671600","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"7d5fc809542efcc4de"}
Controller1/log/user.log:15767:{"entry":{"date":"2022-11-08T19:13:01","ts":"2515.034596100","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"c7bf4b434cbf4ce311"}
Controller1/log/user.log:15772:{"entry":{"date":"2022-11-08T19:14:29","ts":"2603.271855100","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"7bd84f45101910458a"}
Controller1/log/user.log:15773:{"entry":{"date":"2022-11-08T19:14:29","ts":"2603.593135100","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"28791b14976eccc924"}
Controller1/log/user.log:16001:{"entry":{"date":"2022-11-08T19:23:40","ts":"3154.261730800","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"f3ba94b4717505fcd2"}
Controller1/log/user.log:16004:{"entry":{"date":"2022-11-08T19:25:18","ts":"3252.202974300","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"2744ae21c081b14249"}
Controller1/log/user.log:16067:{"entry":{"date":"2022-11-08T19:26:24","ts":"3317.745352399","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"77b92e868d8dc13e8c"}
Controller1/log/user.log:16068:{"entry":{"date":"2022-11-08T19:26:24","ts":"3317.992475999","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"0359f6bc452209f8f0"}
Controller1/log/user.log:16454:{"entry":{"date":"2022-11-08T19:31:04","ts":"3598.639613999","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"7b889c9be276912468"}
Controller1/log/user.log:16455:{"entry":{"date":"2022-11-08T19:31:05","ts":"3598.799416699","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"1ea1cacf43596d7234"}
Controller1/log/user.log:16548:{"entry":{"date":"2022-11-08T19:32:00","ts":"3654.586997100","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"22360f252d34190909"}
Controller1/log/user.log:16549:{"entry":{"date":"2022-11-08T19:32:01","ts":"3654.796171000","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"cd6895f3b95dce80f6"}
Controller1/log/user.log:16577:{"entry":{"date":"2022-11-08T19:32:29","ts":"3683.497306100","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"97257919cc9ca7b943"}
Controller1/log/user.log:16578:{"entry":{"date":"2022-11-08T19:32:29","ts":"3683.594245500","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"bf492a13eded5accf1"}
Controller1/log/user.log:16906:{"entry":{"date":"2022-11-08T19:36:01","ts":"3894.769062499","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"c42d3ee2c673a08e8b"}
Controller1/log/user.log:16907:{"entry":{"date":"2022-11-08T19:36:01","ts":"3894.980314200","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"6b76f7da276146eb6a"}
Controller1/log/user.log:16939:{"entry":{"date":"2022-11-08T19:36:31","ts":"3925.186446900","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"1f6830a0c9bc385484"}
Controller1/log/user.log:16940:{"entry":{"date":"2022-11-08T19:36:31","ts":"3925.440486900","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"2c5c349c6286b19f8f"}
Controller1/log/user.log:17162:{"entry":{"date":"2022-11-08T19:38:57","ts":"4071.388284400","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"4fa1a9e36ed3f64092"}
Controller1/log/user.log:17163:{"entry":{"date":"2022-11-08T19:38:57","ts":"4071.580464500","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"0b1e1670403e92274b"}
Controller1/log/user.log:18785:{"entry":{"date":"2022-11-08T20:04:22","ts":"494.728978199","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"16b660b20e3ab10b23"}
Controller1/log/user.log:18790:{"entry":{"date":"2022-11-08T20:04:43","ts":"516.126917499","type":"msg","lvl":"ERROR","id":"0x5404","val":"Erreur d'exécution VAL3. Accès à un tableau avec un index plus grand que la taille du tableau.. Demo_vissage_bvdp~. "},"hash":"71a8da682f2f7c72a8"}
Controller1/log/user.log:18791:{"entry":{"date":"2022-11-08T20:04:43","ts":"516.126941699","type":"msg","lvl":"ERROR","id":"0x5404","val":"ERR 20 Accès à un tableau avec un index plus grand que la taille du tableau.. Demo_vissage_bvdp~. "},"hash":"a066dadfca71305675"}
Controller1/log/user.log:18792:{"entry":{"date":"2022-11-08T21:12:31","ts":"4583.828104699","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"38be06f72fcfc74c04"}
Controller1/log/user.log:18793:{"entry":{"date":"2022-11-08T21:12:31","ts":"4584.034821800","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"d050926879c7bec4be"}
Controller1/log/user.log:19201:{"entry":{"date":"2022-11-08T21:16:26","ts":"4819.194506799","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"04ecf6463adc50b936"}
Controller1/log/user.log:19202:{"entry":{"date":"2022-11-08T21:16:26","ts":"4819.397078899","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"3c4e30378220d93eb6"}
Controller1/log/user.log:19331:{"entry":{"date":"2022-11-08T21:17:40","ts":"4893.141122199","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"1c4b53f194e4ba41fb"}
Controller1/log/user.log:19332:{"entry":{"date":"2022-11-08T21:17:40","ts":"4893.359090499","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"c4ba5f1e5abaa14029"}
Controller1/log/user.log:20272:{"entry":{"date":"2022-11-08T21:21:58","ts":"5150.815771199","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"dc3580217bd0123d77"}
Controller1/log/user.log:20273:{"entry":{"date":"2022-11-08T21:21:58","ts":"5151.023802199","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"870cffd920c99bd892"}
Controller1/log/user.log:20531:{"entry":{"date":"2022-11-08T21:23:25","ts":"5238.200896200","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"6e36dbd77832e77a66"}
Controller1/log/user.log:20532:{"entry":{"date":"2022-11-08T21:23:26","ts":"5238.457031499","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"6423620317503e748e"}
Controller1/log/user.log:20630:{"entry":{"date":"2022-11-08T21:24:30","ts":"5303.091238699","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"b16b720d5ecbdbc2d4"}
Controller1/log/user.log:20631:{"entry":{"date":"2022-11-08T21:24:30","ts":"5303.395415899","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"f6603b70fb9c0dccca"}
Controller1/log/user.log:20869:{"entry":{"date":"2022-11-08T21:27:54","ts":"5507.043431999","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"aa3866ec4ec7af2ee0"}
Controller1/log/user.log:20870:{"entry":{"date":"2022-11-08T21:27:55","ts":"5507.423099600","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"434c0f9bcb8e6a3796"}
Controller1/log/user.log:20875:{"entry":{"date":"2022-11-08T21:29:56","ts":"5629.215342500","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"5c4fb4063e6d295b08"}
Controller1/log/user.log:20876:{"entry":{"date":"2022-11-08T21:29:57","ts":"5629.442880399","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"e943d4217414b450b5"}
Controller1/log/user.log:20881:{"entry":{"date":"2022-11-08T21:30:32","ts":"5665.136526999","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"e583700a5ff40cb180"}
Controller1/log/user.log:20882:{"entry":{"date":"2022-11-08T21:30:33","ts":"5665.455688200","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"4a180211c51094be2d"}
Controller1/log/user.log:20934:{"entry":{"date":"2022-11-08T21:31:18","ts":"5711.218030100","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"91515917fa363e8eee"}
Controller1/log/user.log:20935:{"entry":{"date":"2022-11-08T21:31:19","ts":"5711.455119999","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"8db2f0b2d7962366e1"}
Controller1/log/user.log:21010:{"entry":{"date":"2022-11-21T16:22:20","ts":"1510.238550400","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"6b1254e2032579ad29"}
Controller1/log/user.log:21015:{"entry":{"date":"2022-11-21T16:24:49","ts":"27.520267400","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"9e99e86d2b7e42f7ab"}
Controller1/log/user.old:738:{"entry":{"date":"2022-02-20T18:45:35","ts":"1357.143896699","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"97d4f8e14d7e3fad24"}
Controller1/log/user.old:739:{"entry":{"date":"2022-02-20T18:45:36","ts":"1357.357032500","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"db09751f4b38af26a5"}
Controller1/log/user.old:13238:{"entry":{"date":"2022-02-20T20:08:34","ts":"597.090076200","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"f0ef8e0e00af6a145f"}
Controller1/log/user.old:17124:{"entry":{"date":"2022-02-20T21:02:23","ts":"3826.311147500","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"6226336956c02d89de"}
Controller1/log/user.old:17125:{"entry":{"date":"2022-02-20T21:02:23","ts":"3826.630530600","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"cb1ce5f14c1ca7242f"}
Controller1/log/user.old:17132:{"entry":{"date":"2022-02-20T21:02:48","ts":"3850.892647500","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"ef1ed9c44d84ddfa42"}
Controller1/log/user.old:17133:{"entry":{"date":"2022-02-20T21:02:48","ts":"3851.104061000","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"604e6d4d56ea692f1a"}
Controller1/log/user.old:18991:{"entry":{"date":"2022-02-20T21:08:39","ts":"4201.987151599","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"cd1f5fe86b3069ac0c"}
Controller1/log/user.old:18992:{"entry":{"date":"2022-02-20T21:08:39","ts":"4202.454484899","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"3887df931a48c7187c"}
Controller1/log/user.old:19137:{"entry":{"date":"2022-02-20T21:09:41","ts":"4264.330786099","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"90251afa31e70244f0"}
Controller1/log/user.old:19138:{"entry":{"date":"2022-02-20T21:09:41","ts":"4264.647409700","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"b70778ef8d9e00d2f8"}
Controller1/log/user.old:19273:{"entry":{"date":"2022-02-20T21:17:56","ts":"4758.839484499","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"e7f2bf98fda2b5a279"}
Controller1/log/user.old:19274:{"entry":{"date":"2022-02-20T21:17:56","ts":"4759.272553299","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"64e711e5232acc678b"}
Controller1/log/user.old:19832:{"entry":{"date":"2022-02-20T21:21:59","ts":"5001.898113900","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"6b906435cfd5e5c66d"}
Controller1/log/user.old:19833:{"entry":{"date":"2022-02-20T21:21:59","ts":"5002.156467899","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"9b46ff77ffdf337df9"}
Controller1/log/user.old:20236:{"entry":{"date":"2022-02-20T21:22:43","ts":"5045.943205299","type":"msg","lvl":"ERROR","id":"0x5404","val":"Erreur d'exécution VAL3. L'entrée-sortie ne répond pas.. Demo_vissage_bvdp~. "},"hash":"88eaf93869386fc37c"}
Controller1/log/user.old:20237:{"entry":{"date":"2022-02-20T21:22:43","ts":"5045.943218699","type":"msg","lvl":"ERROR","id":"0x5404","val":"ERR 125 L'entrée-sortie ne répond pas.. Demo_vissage_bvdp~. "},"hash":"7e73e0100b1ae0aaa8"}
Controller1/log/user.old:20238:{"entry":{"date":"2022-02-20T21:22:49","ts":"5052.303203400","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"749a578d472670dacb"}
Controller1/log/user.old:20239:{"entry":{"date":"2022-02-20T21:22:49","ts":"5052.625404799","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"d5dc1c84ea4df7a403"}
Controller1/log/user.old:20263:{"entry":{"date":"2022-02-20T21:23:13","ts":"5076.135020700","type":"msg","lvl":"ERROR","id":"0x5404","val":"Erreur d'exécution VAL3. Le temps maximal d'exécution de l'instruction a été atteint. Demo_vissage_bvdp~. "},"hash":"e1a392707d2f7c086b"}
Controller1/log/user.old:20264:{"entry":{"date":"2022-02-20T21:23:13","ts":"5076.135030300","type":"msg","lvl":"ERROR","id":"0x5404","val":"ERR 60 Le temps maximal d'exécution de l'instruction a été atteint. Demo_vissage_bvdp~. "},"hash":"262070e2ffee660509"}
Controller1/log/user.old:20266:{"entry":{"date":"2022-11-07T14:41:02","ts":"96.653606199","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"f304afc5410ad7e18f"}
Controller1/log/user.old:20290:{"entry":{"date":"2022-11-07T14:42:51","ts":"206.602255700","type":"msg","lvl":"ERROR","id":"0x5404","val":"Erreur d'exécution VAL3. Le temps maximal d'exécution de l'instruction a été atteint. Demo_vissage_bvdp~. "},"hash":"4bc932a1c6a494accd"}
Controller1/log/user.old:20291:{"entry":{"date":"2022-11-07T14:42:51","ts":"206.602273699","type":"msg","lvl":"ERROR","id":"0x5404","val":"ERR 60 Le temps maximal d'exécution de l'instruction a été atteint. Demo_vissage_bvdp~. "},"hash":"a1a38ce53041d4c285"}
Controller1/log/user.old:20292:{"entry":{"date":"2022-11-07T14:44:38","ts":"312.838417800","type":"msg","lvl":"INFO","id":"0x5403","val":"Application 'Demo_vissage_bvdp' arrêtée."},"hash":"f258d15c404d89dbb9"}
Controller1/log/user.old:20293:{"entry":{"date":"2022-11-07T14:44:38","ts":"313.304041900","type":"msg","lvl":"INFO","id":"0x5402","val":"Application 'Demo_vissage_bvdp' lancée."},"hash":"f66c92628115623bc9"}
Controller1/usr/usrapp/Demo_vissage_bvdp/Demo_vissage_bvdp.pjx:11:    <Data file="Demo_vissage_bvdp.dtx" />
bvandepo@bvandepo-HP-ZBook-14-G2:~/testgit/rubiksstaubli$



et
~/testgit/rubiksstaubli$ find .| grep -i Demo_vissage_bvdp
./Controller1/usr/usrapp/Demo_vissage_bvdp
./Controller1/usr/usrapp/Demo_vissage_bvdp/start.pgx
./Controller1/usr/usrapp/Demo_vissage_bvdp/Demo_vissage_bvdp.dtx
./Controller1/usr/usrapp/Demo_vissage_bvdp/emissionEtat.pgx
./Controller1/usr/usrapp/Demo_vissage_bvdp/stop.pgx
./Controller1/usr/usrapp/Demo_vissage_bvdp/logMsgBlock.pgx
./Controller1/usr/usrapp/Demo_vissage_bvdp/Demo_vissage_bvdp.pjx
./Controller1/usr/usrapp/Demo_vissage_bvdp/.outlining.json

Questions sans réponse

a quoi servent les données PUBLIQUES? (partagées entre applications?)

comment animer la pince?

onglet accueil→deboguer sur→tableau de bord DIO ??????

Déplacement manuel en cartésien: c'est quel repère (bride/outils)?

Adaptation pour rubikscube

Import du modèle de pince

Récupérer le modèle STL de la pince Schunk et du préhenseur de bouchon: https://bvdp.inetdoc.net/files/iut/staubli/stl/adaptateur_pince_rubiks_iut2022_open.stl

Régler tout à 0 dans la position absolue sauf Z à 140.00 → je garde la même valeur comme çà j'aurai la même variable tTool que pour vissage

Ajout des éléments dans la cellule

https://bvdp.inetdoc.net/files/iut/staubli/stl/rubikscube_support_et_pied_LR.stl

https://bvdp.inetdoc.net/files/iut/staubli/stl/rubikscube.stl

faire une première version avec une liste de 9 position à apprendre

ensuite une seconde ou le rubiks cube définit un repère et les positions sont calculées à partir du repère cube

  1. avec appro: avec le trsf est définit dans le repère World

point appro(point pPosition, trsf trTransformation)

  1. en utilisant les frame (orienter le support n'importe comment), le trsf est alors définit dans le frame attaché au cube

variable globale: pPointSaisieCubeRef Données→pPointSaisieCubeRef→pPointSaisieCubeRef[0]→clic droit→ici avec config 0 396,903687 -66,361694 77,289926 -180 0 -180 LEFTY EPOSITIVE WPOSITIVE

jBrasbaisse 0 -16,0396692462951 4,20500190148891 64,320275201713 -3,58871392837573E-14 111,474722896799 -16,0396692462945

- fVariable est une variable de type frame

voir chapitre 9: Positions du bras Organigramme : frame / point / tool / trsf

Le type frame décrit un repère géométrique. L'utilisation de repères rend en particulier les manipulations géométriques sur les points plus simples et intuitives. Le type trsf décrit une transformation géométrique. Il est utilisé par les types tool, point et frame.

point compose(point pPosition, frame fReference, trsf trTransformation) trsf position(point pPosition, frame fReference) trsf position(frame fFrame, frame fReference)

point here(tool tTool, frame fReference)

9.4. Type frame 9.4.1. Définition

Le type frame permet de définir la position de repères de référence dans la cellule. Le type frame est un type structuré avec un seul champ accessible : trsf trsf position du repère dans son repère de référence

Le repère de référence d'une variable de type frame est défini quand il est initialisé (à l'aide de l'interface utilisateur, de l'opérateur = ou de l'instruction link()). Le repère de référence world est toujours défini dans une application : tout repère de référence est, directement ou via d'autres repères, lié au repère world. Une erreur d'exécution est générée pendant un calcul géométrique si les coordonnées du repère world ont été modifiées.

Par défaut, les variables de repère local et les repères dans les variables de type utilisateur n'ont pas de repère de référence. Avant de pouvoir être utilisés, ils doivent être initialisés à partir d'un autre repère à l'aide de l'opérateur ’=’ ou de l'une des instructions link() et setFrame().

9.4.2. Utilisation

L'utilisation de repères de référence dans une application robotique est vivement recommandée :

  1. Pour donner une vue plus intuitive des points de l'application

L'affichage des points de la cellule est structuré selon l'organisation hiérarchique des repères.

  1. Pour mettre à jour rapidement la position d'un ensemble de points

Dès qu'un point de l'application est lié à un objet, il est souhaitable de définir un repère pour cet objet, et de lier les points à ce repère. Si l'objet est déplacé, il suffit de réapprendre le repère pour que tous les points qui y sont liés soient corrigés du même coup.

  1. Pour reproduire une trajectoire à plusieurs endroits de la cellule

On peut pour cela définir les points de la trajectoire par rapport à un repère de travail, et apprendre un repère pour chaque endroit où la trajectoire doit être reproduite. En affectant la valeur d'un repère appris au repère de travail, la trajectoire entière se “déplace” sur le repère appris.

  1. Pour calculer facilement des déplacements géométriques

L'instruction compose() permet d'effectuer sur tout point des déplacements géométriques exprimés dans un repère de référence quelconque. L'instruction position() permet de calculer la position d'un point dans un repère de référence quelconque

num setFrame(point pOrigin, point pAxisOx, point pPlaneOxy, frame& fResult) trsf position(frame fFrame, frame fReference) void link(frame fFrame, frame fReference)

point compose(point pPosition, frame fReference,trsf trTransformation) Cette instruction renvoie le pPosition auquel la transformation géométrique trTransformation est appliquée par rapport au repère fReference.

DANGER La composante rotation de tTransformation modifie en général non seulement l'orientation de pPosition, mais aussi ses coordonnées cartésiennes (sauf si pPosition se situe sur l'origine de fReference). Si l'on souhaite que tTransformation ne modifie que l'orientation de pPosition, il faut mettre à jour le résultat avec les coordonnées cartésiennes de pPosition (voir exemple).

Le repère de référence et la configuration du point renvoyé sont ceux de pPosition. Une erreur d'exécution est générée si aucun repère de référence n'est défini pour pPosition. Exemple modification of the orientation without modification of PositionpResult = compose(pPosition,fReference,trTransformation)pResult.trsf.x = pPosition.trsf.xpResult.trsf.y = pPosition.trsf.ypResult.trsf.z = pPosition.trsf.z modification of Position without modification of the orientationtrTransformation.rx = trTransformation.ry =trTransformation.rz = 0pResult = compose(pResult,fReference,trTransformation)

Dossier de travail

Bertrand travail dans le dossier D:\travail\bertrand

installation de git portable dans D:\travail\bertrand\git

création des alias pour git voir git

D:\travail\bertrand\alias.txt:

alias.txt
  git=D:\travail\bertrand\git\bin\git $*
  gitk=D:\travail\bertrand\git\cmd\gitk

pour ajouter la clef:

reg add "HKCU\Software\Microsoft\command processor" /v AutoRun /d "Doskey /MACROFILE=D:\travail\bertrand\alias.txt" /f >null

pour recharger le fichier d'alias sans redémarrer:

Doskey /MACROFILE=D:\travail\bertrand\alias.txt

Lancement de l'application python

Télécharger le fichier d'application python en cliquant droit sur le nom du fichier puis “Enregistrer sous”.

Avec l'explorateur, cliquer droit sur le fichier puis “Edit with IDLE”.

Modifier le code tel que demandé dans le sujet.

Lancer le programme en tapant sur la touche F5.

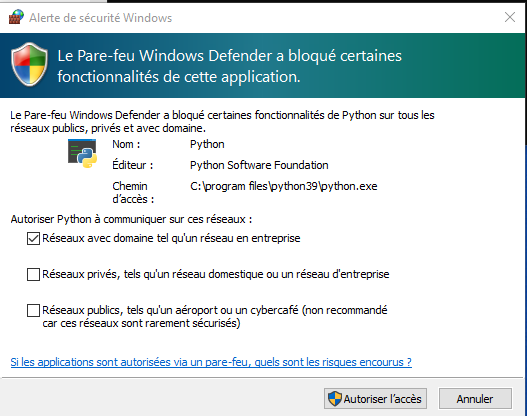

En cas de message d'avertissement de pare feu, cliquer sur Annuler.

15 décembre 2021

15/12 a 11h38 rapid récupère sur prise 41 à gauche du robot un ip sur vlan rouge (alors que philippe avait mis les 2 prises sur vlan bleu le 13/12….????

enp0s25: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
  link/ether a0:8c:fd:a7:a0:52 brd ff:ff:ff:ff:ff:ff
  inet 172.16.8.65/24 brd 172.16.8.255 scope global dynamic enp0s25
     valid_lft 295sec preferred_lft 295sec

6 janvier 2022

Philippe remet les 2 prises 41 et 42 sur VLAN bleu. Mise en commentaire sur raspberry pi de passerelle 192.168.1.254 sur config wifi dans /etc/network/interface. Fixation raspberry pi vision sur robot. ssh -X fonctionnel.

Connexion à raspberry pi vision

slogin -Y pi@172.16.6.57

Pour visualiser image camera:

~/bvdp/opencv_bouchon/camera3.py

Pour sauver une image, la fenêtre avec l'image ayant le focus, presser S. (image .jpg dans le dossier sur raspberry pi) . pour quitter, presser q.

Questions:

  • Sur evalbyod, Philippe risque virer l'ARP, mais il conservera sur GE2I_ROBOTICS pour que l'on puisse pinger des hotes.
  • Est ce que PC Rapid wifi sur evalbyod récupérera une autre ip que le bail sur GE2I_ROBOTICS?
    • oui si bail statique configuré (todo)
  • Est ce qu'il est possible de configurer des baux dhcp statiques sur GE2I_ROBOTICS?
    • Philippe dit oui, mais je n'ai pas forcement besoin, car les capteurs wifi connaisse l'IP du serveur de données capteur qui est sur VLAN bleu
  • prises 27 et 28 n'ont pas de gommette et ont l'air d’être sur gommette rouge
    • TODO à traiter
  • est il possible d'avoir prise bleue sur mon bureau (avec un commutateur de table) (et sachant que la prise réseau actuelle ne fonctionne pas)
    • TODO: Bertrand doit faire un tiquet à manu si Philippe n'a pas réussi d'ici vendredi 17
  • est il possible que PC Rapid ethernet interne enp0s25, a0:8c:fd:a7:a0:52 branché sur prise quelconque (pas de gomette) de l'iut récupère un bail dhcp (dynamique) et puisse via routage accéder à vlan bleu ?
    • TODO: Bertrand doit faire ticket à manu pour donner mon adresse MAC (philippe dit que ca ne rentrera pas en conflit avec bail statique sur vlan Bleue)
  • Sur le principe, le bail DHCP de rapid peut il être “pris” par une machine dont l'ip serait réglée en statique par moi (de sorte que je puisse facilement substituer mon pc par un autre en cas de besoin/problème, ou bien y a t il vérification de la cohérence entre @IP et @MAC
    • oui philippe dit que les commut vont le dégager
  • j'ai eu des problèmes de DNS sur le réseau gomette rouge, est ce que rapid et raspberry auront accès à internet sur ce réseau (pour apt, pip etc….)
    • oui Philippe a réparé le DNS
  • lors de l'exécution de programmes python (à faire modifier aux étudiants) dialoguant via sockets udp, j'obtiens un message du pare feu windows. Est il possible de désactiver ce message, il n'empêche pas de communiquer mais c'est pénible. Quelle règle définir? plage de port/ip? ou type de programme/emplacement? ou????
  • Est ce que je peux avoir PLUSIEURS prises VLAN bleue dans mon bureau (pour mon PC + raspberry pi par exemple)

Application python pour simuler un capteur

Utilisable sous windows à l'IUT, mais avec le warning pare feu :( Ignorer ce message, il n'empêche pas de communiquer. Comment le désactiver?

simu_sensor_2_joystick_qt5.py
#!/usr/bin/python3
# -*- coding: utf-8 -*
#Bertrand Vandeportaele 2022
import os
import sys

debug=True

global numeroPremiereDonneeCapteur
#TODO: donner une valeur à cette variable en fonction de votre numéro d'étudiant
numeroPremiereDonneeCapteur=156

global destIP
global portOut

global etatBouton
etatBouton=0
global slider1Value
slider1Value=0
global slider2Value
slider2Value=0

global led0Button



########################################
#https://stackoverflow.com/questions/1051254/check-if-python-package-is-installed
#install automatically watchdog if not already installed
import subprocess
import sys

reqs = subprocess.check_output([sys.executable, '-m', 'pip', 'freeze'])
installed_packages = [r.decode().split('==')[0] for r in reqs.split()]

if 'PyQt5' in installed_packages:
  if debug: print('PyQt5 pip package already installed')
else:
  if debug: print('PyQt5 pip package missing, lets install it')
  import pip
  pip.main(['install','PyQt5'])

'''
 Could not find a version that satisfies the requirement PyQt5-Qt5>=5.15.2 (from PyQt5) (from versions: )
No matching distribution found for PyQt5-Qt5>=5.15.2 (from PyQt5)
You are using pip version 9.0.1, however version 21.3.1 is available.
You should consider upgrading via the 'pip install --upgrade pip' command.
Traceback (most recent call last):
  File "/home/bvandepo/Bureau/pythonb/staubli/simu_sensor_2_qt5.py", line 32, in <module>
    from PyQt5.QtGui import *
ModuleNotFoundError: No module named 'PyQt5'
'''
########################################





#from PyQt5 import QtCore, QtGui, QtWidgets
'''
from PyQt5.QtGui import *
from PyQt5.QtNetwork import *
from PyQt5.QtCore import *
from PyQt5 import *
from PyQt5.QtWidgets import *
'''


from PyQt5.QtGui import *
from PyQt5.QtNetwork import *
from PyQt5.QtCore import *

from PyQt5.QtWidgets import *

from PyQt5 import *



import re #pour découpage chaine comme sur https://stackoverflow.com/questions/2175080/sscanf-in-python




################################################################################
def close():
  print('close')
  exit(0)
################################################################################
def commutTimer():
  global timer
  print('commutTimer')
  if timer.isActive():
     timer.stop()
     commutTimerButton.setText('start stream sensor')
  else:
     timer.start()
     commutTimerButton.setText('stop stream sensor')
################################################################################
def slider1ValueChanged( value ):
  #label.setText( str( value )
  global numeroPremiereDonneeCapteur
  global labelSlider1Value
  global slider1Value
  slider1Value=value
  labelSlider1Value.setText( str( numeroPremiereDonneeCapteur+5)+" :  {:6d}".format(slider1Value) )
  #print('changed')
################################################################################
def slider2ValueChanged( value ):
  #label.setText( str( value )
  global numeroPremiereDonneeCapteur
  global labelSlider2Value
  global slider2Value
  slider2Value=value
  labelSlider2Value.setText( str( numeroPremiereDonneeCapteur+6)+" : {:6d}".format(slider2Value) )
  #print('changed')
################################################################################
def bouton0():
  global numeroPremiereDonneeCapteur
  global labelButtonValue
  global led0Button
  global  etatBouton
  etatBouton=(etatBouton+1)%2
  if etatBouton==0:
    led0Button.setText('Activer la sortie TOR')
  else:
    led0Button.setText('Desactiver la sortie TOR')
  labelButtonValue.setText( str( numeroPremiereDonneeCapteur+2)+" : {:6d}".format(etatBouton) )
  print('etatBouton: '+ str(etatBouton) +" \n");

################################################################################
def sendUDP(i):
  global udpSocket
  global destIP
  global portOut
  DestIP = QHostAddress(destIP);
  global slider1Value
  global slider2Value
  global etatBouton
  global numeroPremiereDonneeCapteur
#  chaine=str(slider1Value)+ " " + str(slider2Value)
#ajout @MAC bidon
#  chaine="00:00:00:00:00:00 "+str(slider1Value)+ " " + str(slider2Value)
#ajout champs vides pour être compatible avec le joystick wifi
#@MAC: BC:DD:C2:FE:6F:F0 num: 0 0 -> 529.0 , 1 -> 534.0 , 2 -> 0.0 , 3 -> 0.0 , 4 -> 0.0 , 5 -> -73.0 , 6 -> 63.0 ,
  chaine="00:00:00:00:00:00 "+str(numeroPremiereDonneeCapteur)+" 0 0 "+str(etatBouton)+" 0 0 "+str(slider1Value)+ " " + str(slider2Value)

#chaines bidons pour générer erreur de parsing sur le serveur
#  chaine="00:00:00:00:00:00 0 0 0 "+"687f"+" 0 0 "+str(slider1Value)+ " " + str(slider2Value)

  chaine=chaine+chr(13)+chr(10)
  print("la chaine envoyée vers ip: "+str(destIP)+":"+str(portOut) +" est: "+chaine)
  udpSocket.writeDatagram(chaine.encode('utf-8'),DestIP, portOut);

################################################################################
def timerUpdate():
  sendUDP(0)
################################################################################

global led0Button
#destIP='192.168.1.50' #pc simulateur
#destIP='192.168.0.112' #pc simulateur
#destIP='192.168.1.49' #pc serveur rapid connecté en filaire à réseau AIP
#destIP='127.0.0.1' #pc serveur sur la boucle locale
#destIP='192.168.3.5' #pc serveur rapid connecté en wifi à réseau AIP
#destIP='192.168.3.4' #pc serveur rapid connecté en ethernet à réseau AIP
#destIP='127.0.0.1' #ip locale
destIP='10.6.11.62' #un pc de la salle u2 IUT




portOut=10000
posx=100
posy=100
sizex=500
sizey=150
################################################################################
app = QApplication(sys.argv)
w=QDialog()
statusLabel =QLabel('En attente de datagrammes UDP depuis le PIC32')
commutTimerButton=QPushButton('stop stream sensor')
quitButton = QPushButton('&Quit')
led0Button = QPushButton('Activer la sortie TOR')

udpSocket =QUdpSocket()
udpSocket.bind(portOut, QUdpSocket.ShareAddress)

quitButton.clicked.connect(close)
commutTimerButton.clicked.connect(commutTimer)
led0Button.clicked.connect(bouton0)
#led1Button.clicked.connect(bouton1)
#led2Button.clicked.connect(bouton2)

#app.connect(quitButton,QtCore.SIGNAL('clicked()'), close)
#app.connect(commutTimerButton,  QtCore.SIGNAL('clicked()'), commutTimer)
#app.connect(led0Button,QtCore.SIGNAL('clicked()'), bouton0)

buttonLayout =QHBoxLayout()
buttonLayout.addStretch(1)
buttonLayout.addWidget(quitButton)
buttonLayout.addWidget(commutTimerButton)
buttonLayout.addStretch(1)

global labelButtonValue
labelButtonValue=QLabel( )
labelButtonValue.setGeometry(250, 50, 50, 35)
#labelButtonValue.setText( "x: "+str(0 ) )
labelButtonValue.setText( str( numeroPremiereDonneeCapteur+2)+" : {:6d}".format(0) )

button1Layout =QHBoxLayout()
button1Layout.addStretch(1)
button1Layout.addWidget(labelButtonValue)
button1Layout.addStretch(1)
button1Layout.addWidget(led0Button)
button1Layout.addStretch(1)


####################################################""
#http://koor.fr/Python/CodeSamplesQt/PyQtSlider.wp
slider1 = QSlider(Qt.Horizontal);
amplitude=1800;
slider1.setMinimum(int(-amplitude/2))
slider1.setMaximum(int(amplitude/2))
slider1.setGeometry( 10, 10, 600, 40 )
slider1.valueChanged.connect(slider1ValueChanged )
slider1.setValue( 0 )
global labelSlider1Value
labelSlider1Value=QLabel( )
labelSlider1Value.setGeometry(250, 50, 50, 35)
#labelSlider1Value.setText( "x: "+str(0 ) )
labelSlider1Value.setText( str( numeroPremiereDonneeCapteur+5)+" : {:6d}".format(0) )
slider1Layout =QHBoxLayout()
slider1Layout.addWidget(labelSlider1Value)
slider1Layout.addWidget(slider1)


#labelSlider1Value=QLabel( )
#labelSlider1Value.setGeometry(250, 50, 50, 35)
#labelSlider1Value.setText( str( slider1.getValue() ) )
sliderLayout =QHBoxLayout()
sliderLayout.addStretch(1)
sliderLayout.addWidget(slider1)
sliderLayout.addStretch(1)
#sliderLayout.addWidget(labelSlider1Value)
#sliderLayout.addStretch(1)


slider2 = QSlider(Qt.Horizontal);
slider2.setMinimum(int(-amplitude/2))
slider2.setMaximum(int(amplitude/2))

slider2.setGeometry( 10, 10, 600, 40 )
slider2.valueChanged.connect(slider2ValueChanged )
slider2.setValue( 0 )
global labelSlider2Value
labelSlider2Value=QLabel( )
labelSlider2Value.setGeometry(250, 50, 50, 35)
#labelSlider2Value.setText( "Y: "+str(0 ) )
labelSlider2Value.setText( str( numeroPremiereDonneeCapteur+6)+" : {:6d}".format(0) )
slider2Layout =QHBoxLayout()
slider2Layout.addWidget(labelSlider2Value)
slider2Layout.addWidget(slider2)

sliderLayout.addWidget(slider2)
sliderLayout.addStretch(1)

mainLayout = QVBoxLayout()
mainLayout.addLayout(buttonLayout)
mainLayout.addLayout(button1Layout)
mainLayout.addLayout(slider1Layout)
mainLayout.addLayout(slider2Layout)

mainLayout.addWidget(statusLabel)
w.setLayout(mainLayout)
chaine='@BVDP2022: Port Em '+str(portOut) +' vers IP: '+str(destIP)
print(chaine)
w.setWindowTitle(chaine)

#timer adapted from example 1 of https://www.programcreek.com/python/example/52106/PyQt4.QtCore.QTimer
timer = QtCore.QTimer()
#app.connect(timer,  QtCore.SIGNAL('timeout()'), timerUpdate)
timer.timeout.connect(timerUpdate)
timer.setInterval(100)
timer.start()

w.setGeometry(posx,posy,sizex,sizey)
#donne le focus au bouton 1
led0Button.setDefault(True)

w.show()
app.exec_()

Autre programme de simulateur:

simu_sensor_2_qt5.py
#!/usr/bin/python3
# -*- coding: utf-8 -*
#Bertrand Vandeportaele 2019
import os
import sys

debug=True
########################################
#https://stackoverflow.com/questions/1051254/check-if-python-package-is-installed
#install automatically watchdog if not already installed
import subprocess
import sys

reqs = subprocess.check_output([sys.executable, '-m', 'pip', 'freeze'])
installed_packages = [r.decode().split('==')[0] for r in reqs.split()]

if 'PyQt5' in installed_packages:
  if debug: print('PyQt5 pip package already installed')
else:
  if debug: print('PyQt5 pip package missing, lets install it')
  import pip
  pip.main(['install','PyQt5'])

'''
 Could not find a version that satisfies the requirement PyQt5-Qt5>=5.15.2 (from PyQt5) (from versions: )
No matching distribution found for PyQt5-Qt5>=5.15.2 (from PyQt5)
You are using pip version 9.0.1, however version 21.3.1 is available.
You should consider upgrading via the 'pip install --upgrade pip' command.
Traceback (most recent call last):
  File "/home/bvandepo/Bureau/pythonb/staubli/simu_sensor_2_qt5.py", line 32, in <module>
    from PyQt5.QtGui import *
ModuleNotFoundError: No module named 'PyQt5'
'''
########################################





#from PyQt5 import QtCore, QtGui, QtWidgets
'''
from PyQt5.QtGui import *
from PyQt5.QtNetwork import *
from PyQt5.QtCore import *
from PyQt5 import *
from PyQt5.QtWidgets import *
'''


from PyQt5.QtGui import *
from PyQt5.QtNetwork import *
from PyQt5.QtCore import *

from PyQt5.QtWidgets import *

from PyQt5 import *



import re #pour découpage chaine comme sur https://stackoverflow.com/questions/2175080/sscanf-in-python



global capteur0
global capteur1
global capteur2

capteur0=0
capteur1=0
capteur2=0

global slider1Value
slider1Value=0
global slider2Value
slider2Value=0


################################################################################
def close():
  print('close')
  exit(0)
################################################################################
def commutTimer():
  global timer
  print('commutTimer')
  if timer.isActive():
     timer.stop()
     commutTimerButton.setText('start stream sensor')
  else:
     timer.start()
     commutTimerButton.setText('stop stream sensor')
################################################################################
def slider1ValueChanged( value ):
  #label.setText( str( value )
  global slider1Value
  slider1Value=value
  print('changed')
################################################################################
def slider2ValueChanged( value ):
  #label.setText( str( value )
  global slider2Value
  slider2Value=value
  print('changed')
################################################################################
def bouton0():
  global capteur0
  capteur0=(capteur0+1)%2
  print('capteur0: '+ str(capteur0) +" \n");
################################################################################
def bouton1():
  global capteur1
  capteur1=(capteur1+1)%2
  print('capteur1: '+ str(capteur1) +" \n");
################################################################################
def bouton2():
  global capteur2
  capteur2=(capteur2+1)%2
  print('capteur2: '+ str(capteur2) +" \n");
################################################################################
def sendUDP(i):
  global capteur0
  global capteur1
  global capteur2
  global udpSocket
  global destIP
  global portOut
  DestIP = QHostAddress(destIP);
  global slider1Value
  global slider2Value
  chaine=str(slider1Value)+ " " + str(slider2Value)
  chaine=chaine+chr(13)+chr(10)
  print("la chaine envoyée est: "+chaine)
  udpSocket.writeDatagram(chaine.encode('utf-8'),DestIP, portOut);
################################################################################
def timerUpdate():
  sendUDP(0)
################################################################################

#destIP='192.168.1.50' #pc simulateur
#destIP='192.168.0.112' #pc simulateur
#destIP='192.168.1.49' #pc serveur rapid connecté en filaire à réseau AIP

#destIP='127.0.0.1' #pc serveur sur la boucle locale

destIP='172.16.6.59' #pc serveur rapid connecté en filaire à réseau IUT Gomette bleue


portOut=10000
posx=10
posy=10
sizex=500
sizey=150
################################################################################
app = QApplication(sys.argv)
w=QWidget(None) #QDialog()
statusLabel =QLabel('En attente de datagrammes UDP depuis le PIC32')
commutTimerButton=QPushButton('start clignote LED0')
quitButton = QPushButton('&Quit')
led0Button = QPushButton('Led&0')
led1Button = QPushButton('Led&1')
led2Button = QPushButton('Led&2')

udpSocket =QUdpSocket()
udpSocket.bind(portOut, QUdpSocket.ShareAddress)

quitButton.clicked.connect(close)
commutTimerButton.clicked.connect(commutTimer)
led0Button.clicked.connect(bouton0)
led1Button.clicked.connect(bouton1)
led2Button.clicked.connect(bouton2)
'''
app.connect(quitButton,QtCore.SIGNAL('clicked()'), close)
app.connect(commutTimerButton,  QtCore.SIGNAL('clicked()'), commutTimer)
app.connect(led0Button,QtCore.SIGNAL('clicked()'), bouton0)
app.connect(led1Button,QtCore.SIGNAL('clicked()'), bouton1)
app.connect(led2Button,QtCore.SIGNAL('clicked()'), bouton2)
'''
buttonLayout =QHBoxLayout()
buttonLayout.addStretch(1)
buttonLayout.addWidget(quitButton)
buttonLayout.addWidget(commutTimerButton)
buttonLayout.addStretch(1)
button1Layout =QHBoxLayout()
button1Layout.addStretch(1)
button1Layout.addWidget(led0Button)
button1Layout.addStretch(1)
button1Layout.addWidget(led1Button)
button1Layout.addStretch(1)
button1Layout.addWidget(led2Button)
button1Layout.addStretch(1)


#http://koor.fr/Python/CodeSamplesQt/PyQtSlider.wp
slider1 = QSlider(Qt.Horizontal);
slider1.setMinimum(-70)
slider1.setMaximum(70)


slider1.setGeometry( 10, 10, 600, 40 )
slider1.valueChanged.connect(slider1ValueChanged )
slider1.setValue( 0 )



#labelSlider1Value=QLabel( )
#labelSlider1Value.setGeometry(250, 50, 50, 35)
#labelSlider1Value.setText( str( slider1.getValue() ) )
sliderLayout =QHBoxLayout()
sliderLayout.addStretch(1)
sliderLayout.addWidget(slider1)
sliderLayout.addStretch(1)
#sliderLayout.addWidget(labelSlider1Value)
#sliderLayout.addStretch(1)


slider2 = QSlider(Qt.Horizontal);
slider2.setMinimum(-70)
slider2.setMaximum(70)

slider2.setGeometry( 10, 10, 600, 40 )
slider2.valueChanged.connect(slider2ValueChanged )
slider2.setValue( 0 )


sliderLayout.addWidget(slider2)
sliderLayout.addStretch(1)

mainLayout = QVBoxLayout()
mainLayout.addLayout(buttonLayout)
mainLayout.addLayout(button1Layout)
mainLayout.addLayout(sliderLayout)
mainLayout.addWidget(statusLabel)
w.setLayout(mainLayout)
chaine='@BVDP2019: Port Em '+str(portOut) +' vers IP: '+str(destIP)
w.setWindowTitle(chaine)

#timer adapted from example 1 of https://www.programcreek.com/python/example/52106/PyQt4.QtCore.QTimer
timer = QtCore.QTimer()
#app.connect(timer,  QtCore.SIGNAL('timeout()'), timerUpdate)
timer.timeout.connect(timerUpdate)
timer.setInterval(100)
timer.start()

w.setGeometry(posx,posy,sizex,sizey)
#donne le focus au bouton 1
led0Button.setDefault(True)

w.show()
app.exec_()

En cas de problème avec pip

J'avais eu un Problème sur pc dev staubli, pip s'est cassé car fenêtre terminal fermée pendant l'upgrade de pip:

aie.txt
C:\Users\bertrand.vandeportae\Downloads>python simu_sensor_2_qt5.py
Traceback (most recent call last):
  File "C:\Program Files\Python39\lib\runpy.py", line 197, in _run_module_as_main
    return _run_code(code, main_globals, None,
  File "C:\Program Files\Python39\lib\runpy.py", line 87, in _run_code
    exec(code, run_globals)
  File "\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\site-packages\pip\__main__.py", line 29, in <module>
    from pip._internal.cli.main import main as _main
  File "\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\site-packages\pip\_internal\cli\main.py", line 9, in <module>
    from pip._internal.cli.autocompletion import autocomplete
  File "\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\site-packages\pip\_internal\cli\autocompletion.py", line 10, in <module>
    from pip._internal.cli.main_parser import create_main_parser
  File "\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\site-packages\pip\_internal\cli\main_parser.py", line 8, in <module>
    from pip._internal.cli import cmdoptions
  File "\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\site-packages\pip\_internal\cli\cmdoptions.py", line 21, in <module>
    from pip._vendor.packaging.utils import canonicalize_name
ModuleNotFoundError: No module named 'pip._vendor.packaging'
Traceback (most recent call last):
  File "C:\Users\bertrand.vandeportae\Downloads\simu_sensor_2_qt5.py", line 14, in <module>
    reqs = subprocess.check_output([sys.executable, '-m', 'pip', 'freeze'])
  File "C:\Program Files\Python39\lib\subprocess.py", line 424, in check_output
    return run(*popenargs, stdout=PIPE, timeout=timeout, check=True,
  File "C:\Program Files\Python39\lib\subprocess.py", line 528, in run
    raise CalledProcessError(retcode, process.args,
subprocess.CalledProcessError: Command '['C:\\Program Files\\Python39\\python.exe', '-m', 'pip', 'freeze']' returned non-zero exit status 1.

C:\Users\bertrand.vandeportae\Downloads>

Tentative infructueuse de localiser les fichiers de config Python

explorateur Windows: Affichage , cocher “éléments masqués”

copier l'URL: C:\Users\bertrand.vandeportae\AppData

(il y a des correspondances bidons entre les noms affichés par explorateur et le vrai chemin…)

je ne trouve pas les dossiers python

Réinstallation manuelle de pip en tant qu'utilisateur

doc sur: https://www.codegrepper.com/code-examples/python/install+pip+windows+10+python+3.9

télécharger le script de réparation: https://bootstrap.pypa.io/get-pip.py puis l'exécuter:

python get-pip.py
                                                           Defaulting to user installation because normal site-packages is not writeable                                           Collecting pip                                                                                                            Downloading pip-21.3.1-py3-none-any.whl (1.7 MB)                                                                           |████████████████████████████████| 1.7 MB 3.2 MB/s                                                                 Collecting wheel                                                                                                          Downloading wheel-0.37.0-py2.py3-none-any.whl (35 kB)                                                                 Installing collected packages: wheel, pip                                                                                 WARNING: The script wheel.exe is installed in '\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\Scripts' which is not on PATH.                                                              Consider adding this directory to PATH or, if you prefer to suppress this warning, use --no-warn-script-location.       WARNING: The scripts pip.exe, pip3.9.exe and pip3.exe are installed in '\\iut.iut-tlse3.fr\ponsan\profil\p-ge2i\bertrand.vandeportae\redirections_10\Appdata\Python\Python39\Scripts' which is not on PATH.                                     Consider adding this directory to PATH or, if you prefer to suppress this warning, use --no-warn-script-location.     Successfully installed pip-21.3.1 wheel-0.37.0                                                                          WARNING: You are using pip version 21.2.3; however, version 21.3.1 is available.                                        You should consider upgrading via the 'C:\Program Files\Python39\python.exe -m pip install --upgrade pip' command.

Pour faire des captures d'écran avec windows 10

SHIFT+WINDOWS+S

Réseau gommette rouge

rapid connecté en ethernet à prise 41 ou 42 (gomettes rouges)
2: enp0s25: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
  link/ether a0:8c:fd:a7:a0:52 brd ff:ff:ff:ff:ff:ff
  inet 172.16.8.58/24 brd 172.16.8.255 scope global dynamic enp0s25
     valid_lft 297sec preferred_lft 297sec
  inet6 fe80::90ba:7bbd:724c:1921/64 scope link
     valid_lft forever preferred_lft forever

est ce un bail dhcp static?

PC de développement à coté du robot

Installation SRS2022

il faut mettre la version SRS 2022.6.1

dans S:\commun\BUT2\installeur_SRS2022\Installeur_Staubli2022.6.1\setup.exe

  tout installer

dans S:\commun\BUT2\installeur_SRS2022\Installeur_Emulateur_s8.11Cs9BS2229\setup.exe

  tout installer
s8.11Cs9BS2229

Fichier→Configuration

Fichier→Aide→Ouvrir l'outils de mise à jour en ligne (afficher les mises à jour Emulateur/robot)

 (show online updater)
s8.11Cs9BS2229

et télécharger +installer

a mis l'installer dans:

C:\Users\bertrand.vandeportae\AppData\Local\Temp\0lpkbaib.iv1

installe dans

C:\Program Files (x86)\Staubli\CS8\s8.11cs9_BS2229\

redemarrer SRS 2022 pour qu'il prenne en compte la nouvelle version d'emulateur

tx2 60  Fixation sol Horizontal base cable outlet

Upgrade projet vers SRS 2022

H:\test_projet_staubli_2019_2022

H:\test_projet_staubli_2019_2022\CellStylo_vide\CellStylo_vide

pour repasser à 2019

CellStylo.cell:

CellStylo.cell
<?xml version="1.0" encoding="utf-8"?>
<Cell version="2019.10.1" xmlns="http://www.staubli.com/robotics/cell/1">
  <File path="Controller1\Controller1.controller" />
</Cell>

Controller1/Controller1.controller

Controller1.controller
<?xml version="1.0" encoding="utf-8"?>
<LocalController xmlns="http://www.staubli.com/robotics/controller/1">
  <Version>s8.11Cs9_BS2229</Version>
  <Properties>
    <Property type="SRS.VAL3Studio.Services.RobotSkinControllerProperty">
      <RobotSkin xmlns="http://www.staubli.com/robotics/robotskincontrollerproperty/1">TX2_60-HB-WS</RobotSkin>
    </Property>
    <Property type="SRS._3DView.Services.TcpControllerProperty">
      <Tcp Name="Tool1.handler" xmlns="http://www.staubli.com/robotics/tcpcontrollerproperty/1" />
    </Property>
  </Properties>
  <Target hostname="" name="Default(1)">
    <Context type="RemoteConnection" port="5653" username="default" />
    <Context type="WebRemoteMaintenance" port="80" username="default" />
    <Context type="VncRemoteMaintenance" port="5900" username="default" />
  </Target>
</LocalController>

je vire du projet de mary: tous les

<ABSOLUTE_FILENAME>P:/s3aii/s3aii2/mari_elyamin/SAE_S4/CELL_IUT0/CAD/cellule_simplifiee_1.wrl</ABSOLUTE_FILENAME>

mais import cellule foire…

newstaubli.txt · Dernière modification : 2024/04/04 16:55 de bvandepo
